OR6-6WP

Home > Product

OR6-6WP

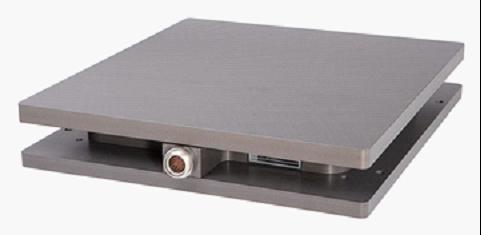

OR6-6WP是一个以防水设计，连同一个精确进行水下测量的内部压力补偿气囊为主要特点的高自然频率测力台。

OR6-WP-1000 技术参数

OR6-6WP是一个以防水设计，连同一个精确进行水下测量的内部压力补偿气囊为主要特点的高自然频率测力台。

载荷:

尺寸 (宽x长x高)	18.25 x 20 x 3.25 in		安装硬件			推荐
重量	100 lb.		传感元件			应变桥片
通道	Fx, Fy, Fz, Mx, My, Mz		放大器			需要
顶板材料	铝板		模拟输出			6 通道
温度范围	0 to 125°F		数字输出			无
激发电压	最大10V		串扰			< 2% on all channels
Fx, Fy, Fz 迟滞	± 0.2% 满量程输出		Fx, Fy, Fz 非线性			± 0.2% 满量程输出
通道		Fx	Fy	Fz	单位		Mx	My	Mz	单位
载荷		500	500	1000	lb		10000	10000	5000	in-lb
灵敏度		3	3	0.75	μv/v-lb		0.18	0.18	0.38	μv/v-in-lb
频率		300	300	480	Hz		-	-	-	Hz

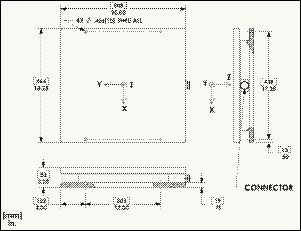

示意图

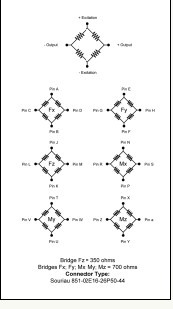

电工图
